Charge électrique
La fiche technique illustrée indique une charge ohmique maximale de 3 A.
Conseil DIPROCLEAN : Ne retenez pas la mention 16 A avant d’avoir identifié précisément la variante livrée.

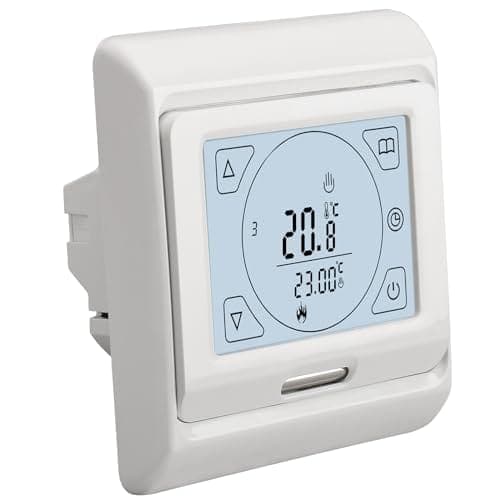

Thermostat programmable Wengart WG809 16A 3600W pour chauffage au sol électrique + double capteur (air/sol) – écran tactile LCD, boîtier rond 60 mm : carrelages – parquets – Blanc
Le WENGART WG809 est un thermostat mural programmable avec écran tactile, destiné au pilotage d’un système de chauffage compatible. La fiche technique illustrée indique une alimentation 200–240 V, une sortie par relais, une charge ohmique maximale de 3 A, une précision de régulation de ±0,5 °C et un différentiel réglable de 0,5 à 10 °C. La programmation hebdomadaire permet d’adapter les périodes de chauffe aux horaires d’occupation.
24,99 €
Achat auprès de notre partenaire
Le prix, la disponibilité et les conditions de livraison sont confirmés directement sur le site du partenaire.
Besoin d’aide pour choisir ? Voir nos guidesRÉDUIRE LE CHAUFFAGE INUTILE
WENGART WG809 : thermostat mural programmable à vérifier selon la version
Le WENGART WG809 est un thermostat mural programmable destiné à réguler un système de chauffage compatible selon une température de consigne et des horaires définis à l’avance.
La fiche technique illustrée fournie indique une alimentation en 200–240 V CA, une consommation propre maximale de 2 W, une sortie par relais et une charge ohmique maximale de 3 A. La plage de réglage standard est annoncée de 5 à 35 °C avec une précision de régulation de ±0,5 °C.
Une incohérence importante existe toutefois dans les données source : le texte commercial présente également le WG809 comme un thermostat 16 A / 3 600 W pour chauffage au sol électrique avec sonde de sol de 3 m, tandis que la fiche technique illustrée limite la charge à 3 A et ne confirme explicitement qu’un capteur interne NTC 10 kΩ. DIPROCLEAN recommande donc de vérifier la variante exacte avant tout raccordement.
Ce qu’il faut retenir
- Modèle : WENGART WG809
- Alimentation : 200 à 240 V CA, 50/60 Hz
- Charge ohmique maximale : 3 A selon la fiche technique illustrée
- Puissance propre : 2 W max.
- Plage de réglage : 5 à 35 °C annoncés
- Précision de régulation : ±0,5 °C
- Différentiel : réglable de 0,5 à 10 °C
- Capteur interne : NTC 10 kΩ à 25 °C
- Indice : IP20
- Installation : boîte ronde européenne de 60 mm
- Dimensions : 86 x 86 x 27 mm
- Sortie : relais de commutation
3 A ou 16 A : une différence essentielle avant installation
La fiche technique illustrée indique clairement une charge ohmique maximale de 3 A.
À 230 V, 3 A représentent environ 690 W de charge résistive théorique. Cette valeur est très différente des 16 A / 3 600 W annoncés dans une autre partie du texte commercial.
Il ne faut donc jamais raccorder directement un plancher chauffant de plusieurs kilowatts sur cette référence en supposant qu’elle accepte 16 A sans avoir vérifié l’étiquette, la notice et le schéma électrique du produit réellement livré.
Plancher électrique ou chauffage hydraulique ?
Les informations fournies décrivent deux usages différents.
Une partie présente le thermostat comme adapté à un plancher chauffant électrique avec une sonde de sol externe, tandis qu’une autre le recommande pour la commande de vannes marche/arrêt utilisées dans un plancher chauffant hydraulique.
Ces applications n’imposent pas les mêmes contraintes électriques. Une vanne ou un actionneur consomme généralement beaucoup moins qu’un câble chauffant électrique raccordé directement.
Programmation hebdomadaire
Le thermostat est annoncé programmable sur sept jours, avec plusieurs organisations possibles de la semaine et jusqu’à six événements quotidiens dans le descriptif commercial.
Cette fonction permet d’abaisser la consigne lors des absences ou pendant certaines périodes nocturnes puis de retrouver une température de confort aux heures utiles.
Pour un plancher chauffant présentant une forte inertie, les changements de consigne doivent rester progressifs et anticipés.
Différentiel réglable de 0,5 à 10 °C
La fiche technique annonce un différentiel de commutation réglable entre 0,5 et 10 °C.
Un différentiel faible maintient la température dans une plage plus serrée mais provoque davantage de commutations. Un différentiel important espace davantage les cycles au prix de variations de température plus visibles.
Le réglage doit être adapté à l’inertie du chauffage commandé.
Précision annoncée de ±0,5 °C
La régulation de température est annoncée avec une précision de ±0,5 °C.
L’emplacement du thermostat reste déterminant : évitez une pose directement au-dessus d’un radiateur, à proximité d’une fenêtre, dans un courant d’air ou sur une paroi particulièrement froide.
Une mauvaise implantation peut entraîner une régulation incorrecte même avec un capteur précis.
Capteur interne NTC 10 kΩ
La fiche technique identifie un capteur intérieur NTC de 10 kΩ à 25 °C.
Le texte commercial mentionne également une sonde externe de sol de 3 m destinée à limiter la température d’un revêtement, mais cette sonde n’apparaît pas clairement dans la fiche technique illustrée transmise.
Sa présence et la possibilité de sélectionner une régulation air, sol ou combinée doivent donc être confirmées sur la version exacte.
Indice IP20 : installation intérieure sèche
Le boîtier est annoncé IP20.
Cet indice protège contre l’accès à certaines parties internes mais n’apporte pas de protection particulière contre l’eau.
Le thermostat doit donc être installé dans un emplacement intérieur compatible avec cet indice et avec les règles électriques applicables, notamment à proximité des pièces d’eau.
Montage sur boîte ronde européenne de 60 mm
Le thermostat est annoncé compatible avec une boîte d’encastrement ronde européenne de 60 mm.
Son format de façade est de 86 x 86 mm pour une profondeur annoncée de 27 mm.
Avant pose, vérifiez également la profondeur disponible pour loger les conducteurs et les raccordements sans les comprimer derrière le thermostat.
Critères techniques à connaître
Compatibilité
Le thermostat peut commander un chauffage uniquement si son type de sortie et sa charge admissible correspondent à l’installation.
Conseil DIPROCLEAN : Vérifiez le schéma du chauffage, de la vanne ou du contacteur avant raccordement.
Programmation
Une programmation hebdomadaire avec plusieurs périodes quotidiennes est annoncée.
Conseil DIPROCLEAN : Tenez compte de l’inertie d’un plancher chauffant avant de multiplier les changements de consigne.
Différentiel
Le différentiel est réglable de 0,5 à 10 °C.
Conseil DIPROCLEAN : Évitez un réglage inutilement faible si le système supporte mal les cycles courts.
Capteur
Un capteur interne NTC 10 kΩ est confirmé par la fiche technique.
Conseil DIPROCLEAN : Vérifiez séparément si la sonde de sol externe est bien fournie et compatible.
Installation
Le montage est prévu sur une boîte ronde européenne de 60 mm.
Conseil DIPROCLEAN : Contrôlez la profondeur de la boîte et coupez l’alimentation avant toute intervention.
Protection
Le thermostat est annoncé IP20.
Conseil DIPROCLEAN : Installez-le uniquement dans un emplacement compatible avec cet indice.
Usage réel
La programmation est utile pour limiter les périodes de chauffage inutiles.
Conseil DIPROCLEAN : Comparez vos consommations avant et après modification des horaires et consignes.
Caractéristiques techniques
Données reprises prioritairement de la fiche technique illustrée fournie pour le thermostat WENGART.
| Marque | WENGART |
|---|---|
| Modèle mentionné | WG809 |
| Type | Thermostat mural programmable |
| Alimentation | 200–240 V CA, 50/60 Hz |
| Charge ohmique maximale | 3 A selon fiche technique illustrée |
| Puissance absorbée thermostat | 2 W max. |
| Plage de réglage | 5 à 35 °C annoncés |
| Plage étendue mentionnée | Jusqu’à 35–90 °C selon réglage, formulation source à confirmer |
| Différentiel de commutation | 0,5 à 10 °C |
| Précision de régulation | ±0,5 °C |
| Capteur interne | NTC 10 kΩ à 25 °C |
| Interface | Touches tactiles capacitives |
| Protection | IP20 |
| Sortie | Relais de commutation |
| Bornier | Maximum 2 x 1,5 mm² ou 1 x 2,5 mm² annoncé |
| Dimensions | 86 x 86 x 27 mm |
| Poids | 234 g |
| Installation | Murale, boîte ronde européenne 60 mm |
| Contenu confirmé par fiche | 1 thermostat, 2 vis, 1 manuel |
| Sonde de sol 3 m | Mentionnée dans le texte commercial, non confirmée par la fiche technique illustrée |
| Puissance 16 A / 3 600 W | Mention commerciale contradictoire avec la limite de 3 A du tableau technique |
Point de vigilance : les sources décrivent vraisemblablement plusieurs variantes ou mélangent deux versions du WG809. Le texte commercial annonce un thermostat 16 A / 3 600 W pour chauffage électrique avec sonde de sol, tandis que la fiche technique illustrée indique explicitement une charge ohmique maximale de 3 A et un capteur interne NTC 10 kΩ. Une autre partie du descriptif recommande le produit pour des vannes de chauffage au sol hydraulique. Ces caractéristiques ne doivent pas être fusionnées. Vérifiez impérativement la référence inscrite sur le thermostat et son schéma de câblage avant de relier une charge de chauffage.
Avant de choisir
Identifiez d’abord ce que le thermostat doit commander : câble chauffant électrique, trame chauffante, chaudière, électrovanne ou actionneur de plancher hydraulique.
Si le chauffage doit être raccordé directement au relais, vérifiez impérativement son intensité maximale. Avec une limite réelle de 3 A, un circuit de chauffage électrique de plusieurs kilowatts nécessiterait une architecture différente, par exemple avec un contacteur correctement dimensionné si cette solution est autorisée par le fabricant.
Pour un plancher chauffant électrique, confirmez également la présence et le type de la sonde de sol avant achat. Elle est essentielle lorsqu’une limitation de température du revêtement doit être assurée.
Conseil DIPROCLEAN
Priorité n°1 : vérifiez l’intensité inscrite sur le produit réellement livré. Les sources se contredisent entre 3 A et 16 A, ce qui change complètement les possibilités de raccordement.
Plancher électrique : ne raccordez pas directement une charge de plusieurs kilowatts tant que la capacité réelle du relais n’est pas confirmée.
Plancher hydraulique : la puissance demandée par une vanne ou un actionneur est généralement bien plus faible, ce qui peut expliquer la fiche 3 A.
Programmation : adaptez les horaires à l’inertie du plancher chauffant. Une baisse trop courte ou trop importante peut ne produire aucune économie réelle et diminuer le confort.
Questions fréquentes
Quelle est la référence du thermostat ?
Le texte commercial mentionne le WENGART WG809.
Quelle alimentation utilise-t-il ?
La fiche technique indique une alimentation de 200 à 240 V CA, 50/60 Hz.
Quelle est la charge maximale du relais ?
Le tableau technique illustré indique 3 A pour une charge ohmique. Cette valeur est contradictoire avec la mention commerciale 16 A / 3 600 W.
Le thermostat accepte-t-il réellement 3 600 W ?
Cette puissance est annoncée dans le texte commercial, mais elle n’est pas cohérente avec la limite de 3 A indiquée dans la fiche technique. Elle ne doit donc pas être utilisée sans vérification de la variante exacte.
Peut-il piloter directement un plancher chauffant électrique ?
Uniquement si la puissance du plancher reste dans la capacité réelle du relais de la version achetée. Cette capacité doit être confirmée avant raccordement.
Peut-il commander un plancher chauffant hydraulique ?
Le descriptif mentionne explicitement la commande de vannes marche/arrêt pour chauffage au sol hydraulique. Il faut néanmoins vérifier tension et schéma de l’actionneur.
Une sonde de sol est-elle incluse ?
Le texte commercial mentionne une sonde externe de 3 m, mais elle n’apparaît pas dans la liste de contenu de la fiche technique illustrée. Sa présence doit être confirmée sur l’offre exacte.
Quel capteur interne utilise le thermostat ?
La fiche technique mentionne un capteur NTC 10 kΩ à 25 °C.
Quelle est la plage de température ?
La plage principale indiquée est de 5 à 35 °C. La fiche mentionne également une possibilité de réglage étendu dont la formulation « 35 à 90 °C » doit être confirmée dans la notice.
Quelle est la précision de régulation ?
La précision annoncée est de ±0,5 °C.
Quel différentiel peut-on régler ?
Le tableau indique une plage de 0,5 à 10 °C.
Le thermostat est-il programmable ?
Oui. Le descriptif indique une programmation hebdomadaire avec différents calendriers et plusieurs événements par jour.
Les programmes sont-ils conservés après une coupure ?
Une mémoire des paramètres est annoncée dans le descriptif commercial. Vérifiez la notice de la variante exacte pour son fonctionnement précis.
Quel est l’indice de protection ?
La fiche technique indique IP20.
Peut-on l’installer dans une salle de bains ?
L’indice IP20 n’apporte pas de protection contre l’eau. L’emplacement doit respecter les règles électriques applicables aux volumes des pièces d’eau.
Quelle boîte d’encastrement faut-il ?
Le thermostat est annoncé compatible avec une boîte ronde européenne de 60 mm.
Quelles sont ses dimensions ?
La fiche technique indique 86 x 86 x 27 mm.
Quelle section de câble accepte le bornier ?
Le tableau mentionne jusqu’à deux conducteurs de 1,5 mm² ou un conducteur de 2,5 mm² selon la borne.
Peut-on effectuer soi-même le raccordement ?
Le thermostat fonctionne sous tension secteur. Le raccordement doit respecter le schéma fourni, les protections du circuit et les règles électriques applicables ; en cas de doute, faites intervenir un professionnel qualifié.
Que vérifier avant d’acheter le WENGART WG809 ?
Confirmez la version exacte, la capacité réelle du relais, le type de chauffage commandé, la présence de la sonde de sol, l’alimentation 230 V et la compatibilité avec votre boîte d’encastrement.
